變頻器的控制要由控制面板和各種參數共同協作才能完成相應的控制功能。首先變頻器的各種參數要由變頻器的控制面板進行參數的輸入設定，在變頻器的面板上的按鍵功能是各不相同的，下面與朋友們介紹一下。
變頻器控制面板上的各個按鍵的功能

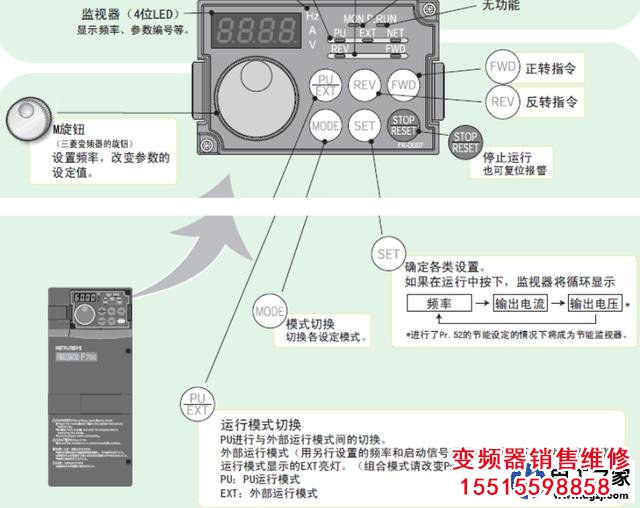

從控制原理來說絕大部分變頻器是大同小異的，都是通過交-直-交環節變頻的。對于控制面板來說不同品牌的變頻器操作面板的風格是不一樣的，下面我們以三菱FR-D700通用變頻器為例子來說明，從控制面板圖可以看出對于這種品牌變頻器的操作面板是由六個防水密封按鍵構成，其中只有一個按鍵既可以作為停止鍵又可以作為復位鍵來用，可以說它是一個復合鍵具有雙重功能,當需要停止變頻器時或者變頻器在運行過程中報警保護時就可以按這個按鍵停止工作，回到加電的初始狀態。另一個復合按鍵是PU/EXT鍵，它是一個運行模式切換鍵，按一下這個鍵它可以在面板操作模式下運行，此時外部端子控制就不起作用了，再按一次又回到外部端子操作模式了，此時只有外部信號端子可以控制變頻器的運行。除此之外剩下的都是單一功能鍵，比如REV鍵是面板操作模式的反轉運行操作鍵，在面板操作模式下按下這個按鍵電機就反轉。

FWD鍵是面板操作模式的正轉運行操作鍵，在面板操作模式下按下這個按鍵電機就正轉。SET鍵是確定各類參數設置鍵，MODE 鍵是操作模式的切換鍵等。
國產變頻器按鍵的各個功能
對于國產變頻器也有六個按鍵，以國產森蘭變頻器為例。
“FUNC/DATA”鍵是編程鍵，按一下這個按鍵可以對操作模式進行轉換，再按一次的話可以讀入和寫出功能碼；
“SET/>>”鍵是顯示切換和移位鍵，按下這個鍵可以切換顯示內容，再按一次可以數據移位。
“^”和“v”鍵是數據升降鍵，按下這個鍵既可以進行改變功能碼的選擇也可以改變數據碼的選擇。在運行模式下還可以用于改變給定頻率的操作。
“RUN”鍵是在鍵盤控制方式下，用于對電機啟動操作。
“STOP/RESET”鍵主要是在鍵盤的方式下進行停機，當變頻器有軟故障時可以進行復位操作。

根據我們對兩款變頻器操作面板的分析可以看出，國內外品牌的變頻器在面板操作上有許多相似之處，一般都是把變頻器復位指令和停止指令作為一個復合按鍵使用，沒有把它既作為復位指令和啟動指令在一起的使用情況的。
